传感器的安装位置要尽量选择在渠道或河道比较平直的地段,尽量躲开闸门、弯道、进水口/出水口、上下坡道处,直渠段要有一定的长度,直渠段上下游的长度最好大于10倍的渠宽,这样测量段的水流分布会相对稳定和均匀,测量数据就会更加准确。流量计在使用前,用户必需将相应的渠道参数通过键盘正确地输入到流量显示仪内(渠底宽度、测速边距、测速高度、边坡系数、水位计量程、报警参数、通讯参数等),参数的错误将会导致智能化明渠流量测量系统计量的错误甚至无法正常工作。
测量渠道基本宽度(cm)
30~200 (水位不低于6cm)
传感器配套要求
传感器信号灵敏度:在1米/秒流速下,传感器输出150µV ~200µV。
整机测量精度
测量准确度:2级。
防护等级
电磁流速计IP68、超声液位计IP65(压阻水位计IP68)、流量显示仪IP65。
模拟电流输出
负载电阻: 4~20mA时,0~550Ω。
基本误差:0.1%±10μA。
仪表的安装要求与使用

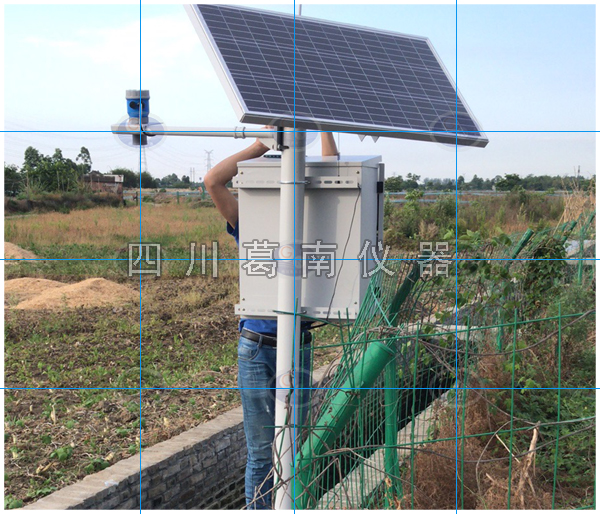

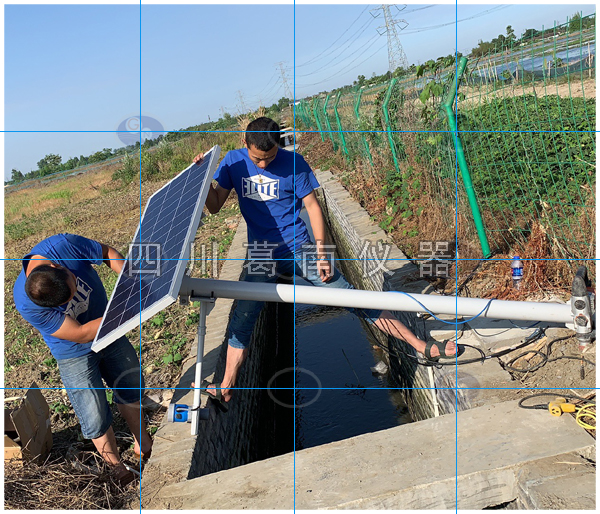

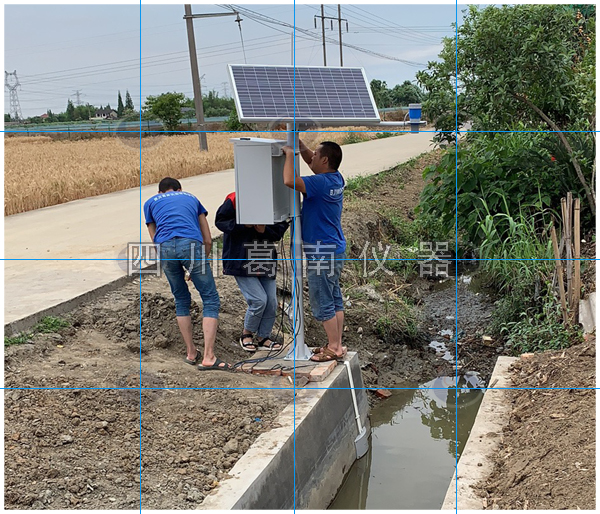

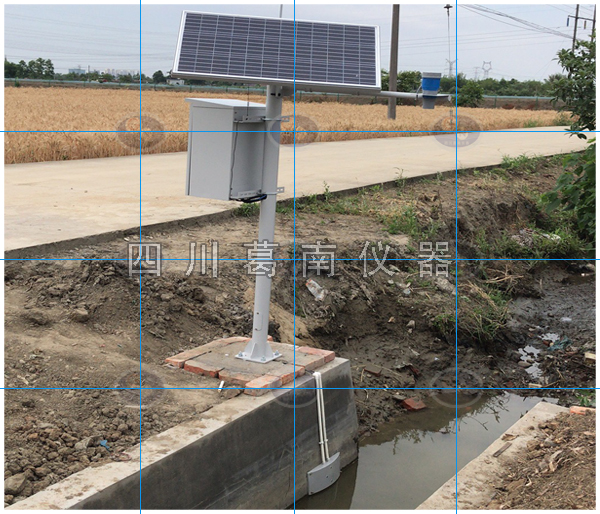

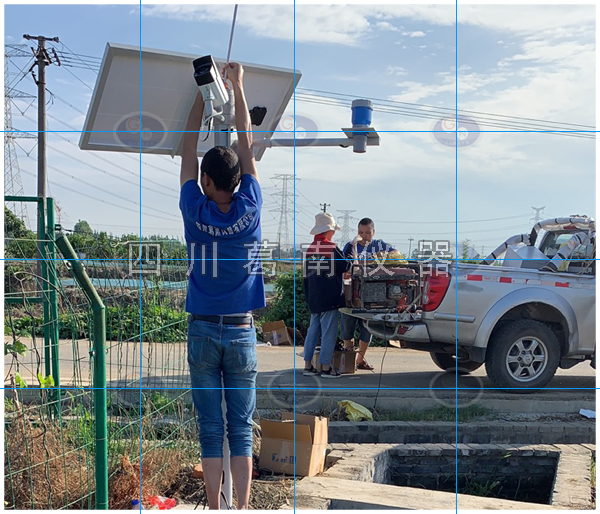

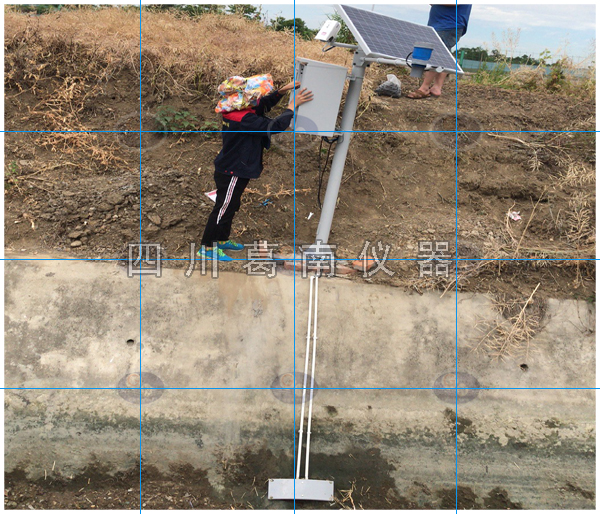

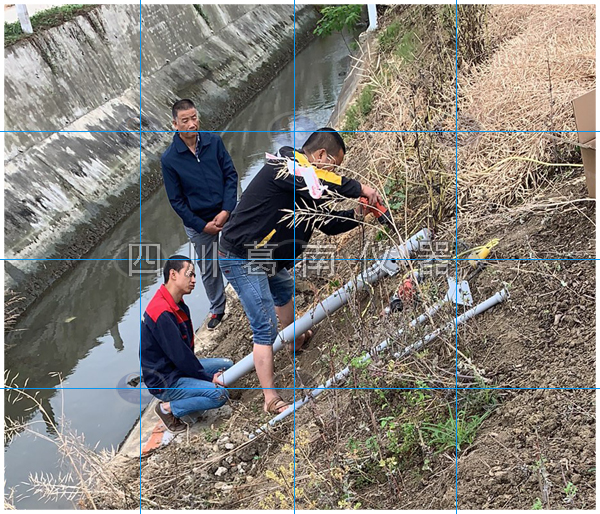

传感器安装位置的选择
传感器的安装位置要尽量选择在渠道或河道比较平直的地段,尽量躲开闸门、弯道、进水口/出水口、上下坡道处,直渠段要有一定的长度,直渠段上下游的长度最好大于10倍的渠宽,这样测量段的水流分布会相对稳定和均匀,测量数据就会更加准确。

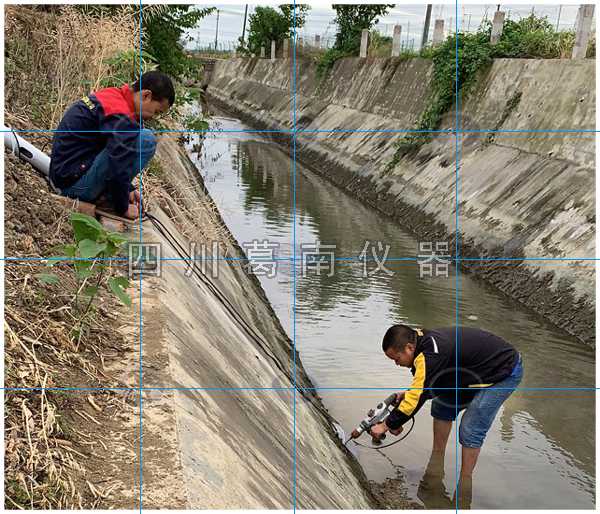

布线
流量计的所有连接线要尽量短,尽量避开动力线,做好连接线的防水、防潮、防断、屏蔽处理,保证接线的正确无误。

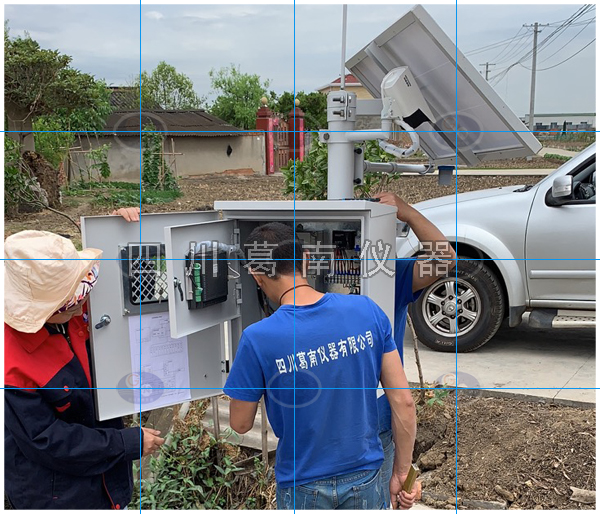

流量显示仪的参数设置
流量计在使用前,用户必需将相应的渠道参数通过键盘正确地输入到流量显示仪内(渠底宽度、测速边距、测速高度、边坡系数、水位计量程、报警参数、通讯参数等),参数的错误将会导致智能化明渠流量测量系统计量的错误甚至无法正常工作。
零点调整(自动系统调零)
当流量计安装、接线、参数设置工作完成后,在正式使用前需要进行零点调整,调整方法:进入参数设置/修改状态,用[巡/加] 、[巡/减] 键找到“零点校准”项,按[设置]键,将光标移到数字的后位零下,按一次[巡/加] 键将数值设为1,再按一次[设置]键后程序进入零点自动调试状态,零点自动调试时间为60秒钟,这时下行数字闪动由60逐渐降至到零,零点自动调试结束。仪表在使用或校验之前需进行零点调试,在零点自动调试过程中,必需保证被测介质静止状态。
现场校准
校准时一定要保证在一段时间内测量断面处的过流量保持恒定,否则在涨水或落水的过程中同样的水位会对应不同的流量,造成校准系数结果偏大(落水)或偏小(涨水);另一个要注意的是要选择一个或几个合适的水位附近进行校准,不能选择极端水位;当实际断面过流量的准确值无法获得时,可通过对称法或反向法安装仪器来抵消系统误差。
